GORBEL,

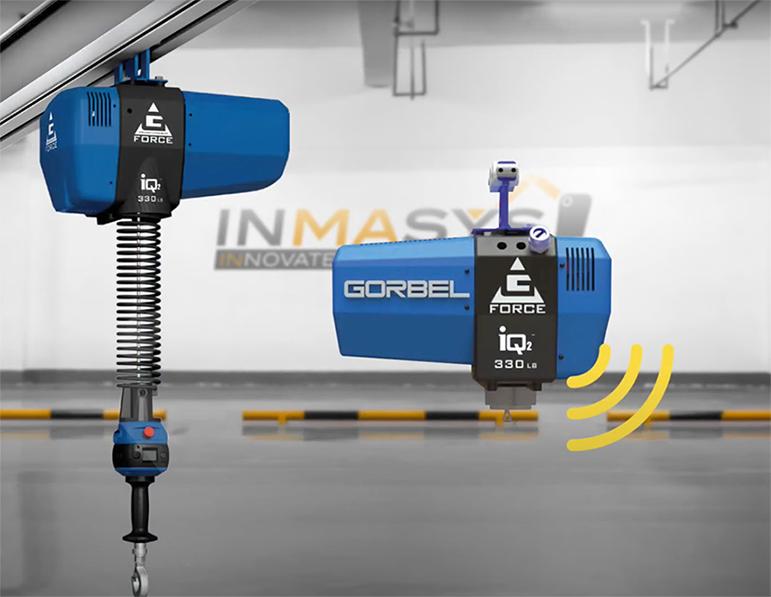

G-FORCE® Q2 ET IQ2
![Gorbel G-FORCE® Q2 ET iQ2](/files/1header-g-force-q2-et-iq2-gorbel_ccba315c7c2903a0d4f78f788481ccff.jpeg)
Dispositif de levage intelligent sur pont roulant
Lorsque la précision, la puissance et la vitesse de levage sont des nécessités, tournez-vous vers le dispositif de levage intelligent G-Force® breveté de Gorbel. Nos dispositifs G-Force® montés sur pont roulant, plus précis que les treuils et plus réactifs que les dispositifs d’équilibrage, permettent de renforcer la sécurité, la productivité et la qualité, entraînant ainsi une augmentation directe des résultats de votre société.
CHOISISSEZ UNE CONFIGURATION DE MONTAGE SUR PONT ROULANT POUR :
- Obtenir une capacité supérieure : capacités de 75, 150, 300 et 600 kg disponibles
- Gagner en rapidité : vitesse maximale de 200 pi/m
- Mieux vous adapter : accélérations ou ralentissements plus rapides
- Couvrir plusieurs cellules de travail avec un dispositif G-Force® unique
UTILISATIONS :
- Assemblage automobile (moteurs, boîtes de vitesses, pièces de châssis)• Fabrication d’équipements lourds
- Remplacement d’outils et de matrices
- Secteur du pétrole et du gaz naturel (vannes, composants de forage, etc.)
- Tâches de levage répétitives
- Assemblage de pièces
- Usinage
- Entretien du matériel de traitement
- Couverture d’espaces de travail uniques plus important
![Gorbel G-FORCE® Q2 ET iQ2](/files/1-g-force-q2-et-iq2-gorbel_d1fbee5bcccb14a8eab50f45e61a2e98.jpeg)

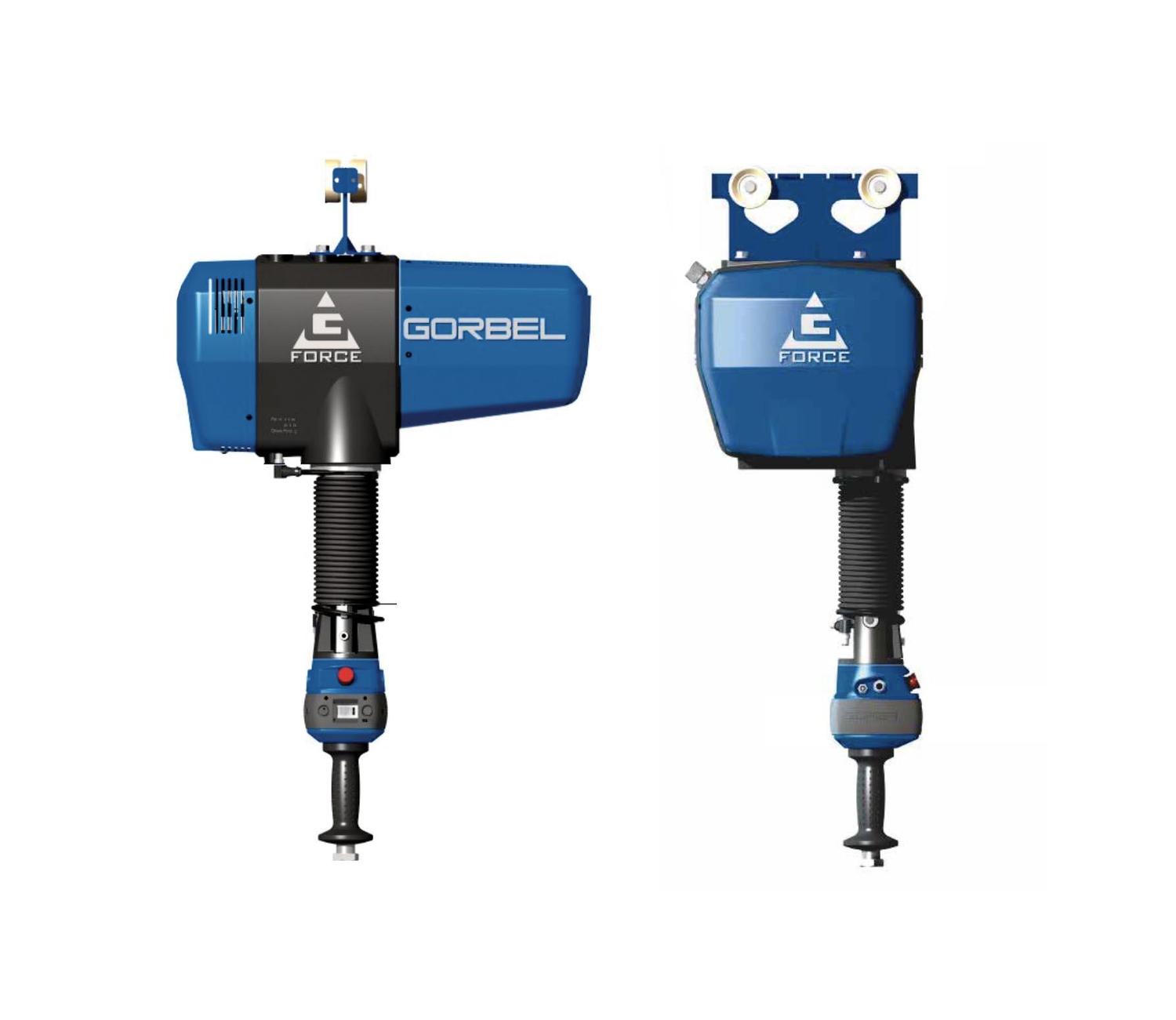

Technologie de contrôle de pointe
![Gorbel G-FORCE® Q2 ET iQ2](/files/g-force-q2-et-iq2_8491f40fae39ab0ce91cffa436e29974.jpeg)
G-Force® utilise désormais le tout dernier processeur pour vous offrir les fonctionnalités les plus avancées du marché du levage intelligent. Nos unités de pointe sont disponibles en deux modèles : notre modèle de base, le Q2, doté de fonctions intelligentes pour la plupart des applications, et de notre modèle amélioré, l’iQ2, qui offre encore plus d’options de configuration avec des points d’entrée/sortie (E/S) de commande électrique au niveau du manche et de l’actionneur.
- L’interface utilisateur informatique mise à jour facilite la configuration.
- Grâce à un plus grand nombre d’options d’E/S personnalisables basées sur le manche, le modèle Q2 le moins cher peut gérer un plus large éventail d’applications simples.
- Avec les E/S configurables par l’utilisateur sur le modèle iQ2, les besoins en programmation personnalisée potentiellement coûteuse sont réduits.
- Connectivité sans fil intégrée par WiFi et fonctionnalité filaire : plus besoin de brancher de câbles pour l’entretien, le dépannage ou le diagnostic.
- Les interfaces de manche et de visualisation sont désormais disponibles en 6 langues : anglais, français, allemand, italien, mandarin et espagnol.
FONCTION STANDARDS | ||
Commande de vitesse infinie | Q2 | iQ2 |
Protection contre les pannes d’alimentation | Q2 | iQ2 |
Vitesse fulgurante jusqu’à 60,96 m/min | Q2 | iQ2 |
Détection de présence de l’opérateur | Q2 | iQ2 |
Surcharge de capacité | Q2 | iQ2 |
Mode flottant | Q2 | iQ2 |
Limitation de charge réglable par l’utilisateur | Q2 | iQ2 |
Collecteur G360 et pivot d’air | Q2 | iQ2 |
Écran OLED | Q2 | iQ2 |
Fonctionnalités multilingues et affichage sur l’écran du manche | Q2 | iQ2 |
Sept configurations de manche différentes | Q2 | iQ2 |
Fonction de verrouillage du réglage du menu | Q2 | iQ2 |
Alertes de maintenance réglables par l’utilisateur | Q2 | iQ2 |
Journal d’historique des codes d’erreur | Q2 | iQ2 |
Connectivité IoT G-Link Smart Connect activée | Q2 | iQ2 |
Butées virtuelles | Q2 – 3 jeux | iQ2 – jeux illimités |
Alimentation CC 24 volts disponible sur le manche | Q2 | iQ2 |
Entrées et sorties configurables par l’utilisateur sur le manche | Q2 – E (2) / S (2) | iQ2 – 8 points configurables en E ou S* |
Entrées et sorties configurables par l’utilisateur au niveau de l’actionneur | Q2 – Aucune | iQ2 – E (8) /S(4) |
Interface utilisateur sans fil pour tablette ou PC avec E/S + configurateur de logique personnalisé | Q2 – Basique | iQ2 – Avancée |
Fonctionnalité anti-chute pour le contrôle de l’outillage | Q2 | iQ2 |
Retour automatique à la position d’origine | Q2 | iQ2 |

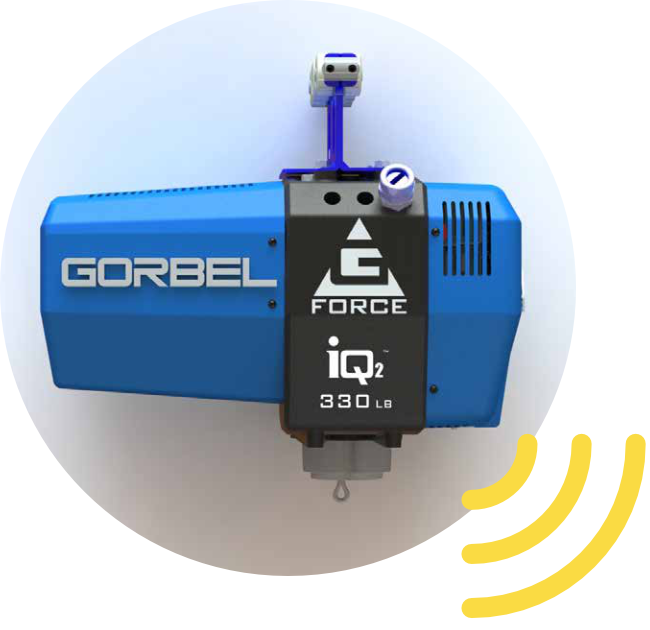

![Gorbel force wifi](/files/gorbel-g-force-wifi_10073eed38a6bd2782a740905feb23c9.png)
Connexion
G-LINK SMART CONNECT
La technologie continue de transformer le monde de la fabrication à un rythme exaltant. En facilitant la communication entre les appareils au niveau de l’usine et sur Internet, nous bénéficions d’un accès sans précédent aux données dont nous pouvons disposer pour améliorer chaque aspect de la production et de la maintenance.
Cette volonté d’être connecté nous a conduit à concevoir nos nouvelles unités Q2 et iQ2 G-Force® et Easy Arm® avec G-Link Smart Connect. Le Les solutions G-Link Smart Connect permettront aux unités G-Force® et Easy Arm® de transmettre des
données localement ou vers n’importe quel site disposant d’un accès Internet. Ainsi, les utilisateurs pourront définir des paramètres et afficher les données essentielles à distance depuis leur ordinateur de bureau, leur ordinateur portable ou leur tablette.
Aperçu G-Link
Accès complet par l’utilisateur et accès basé sur des permissions par Gorbel® et tableau de bord basé sur le cloud pour la tendance et l’analyse des données
- Permet à Gorbel® de réaliser des opérations de dépannage à distance
- Fournit un tableau de bord convivial sur le cloud afin que les utilisateurs puissent surveiller toutes les unités, définir des notifications et recevoir des données pertinentes « en un coup d’œil » via divers graphiques et widgets
- L’utilisateur peut afficher les données agrégées, ainsi que les données individuelles de chaque unité
- Gorbel® peut transmettre des mises à niveau et les changements de logiciel directement aux unités
- Permet de définir et de rendre facilement disponibles des critères d’avertissement afin qu’une mesure immédiate puisse être prise
DEUX PACKAGES DE CONNECTIVITÉ
G-Link
Accès à l’intérieur du réseau local en plus de Line of Sight
- Élargit l’accès de Line of Sight jusqu’au réseau interne
- Permet aux utilisateur de définir des paramètres à distance depuis un ordinateur de bureau, un ordinateur portable ou une tablette
- Les données peuvent être partagées avec d’autres appareils sur le réseau (outillage, convoyeurs, etc.).
- Des actions peuvent être déclenchées sur un autre appareil ou une autre machine en fonction de ce qui se passe sur l’unité G-Force®
- Diminue le besoin de programmation personnalisée coûteuse, car l’utilisateur peut définir lui-même de nombreux paramètres uniques

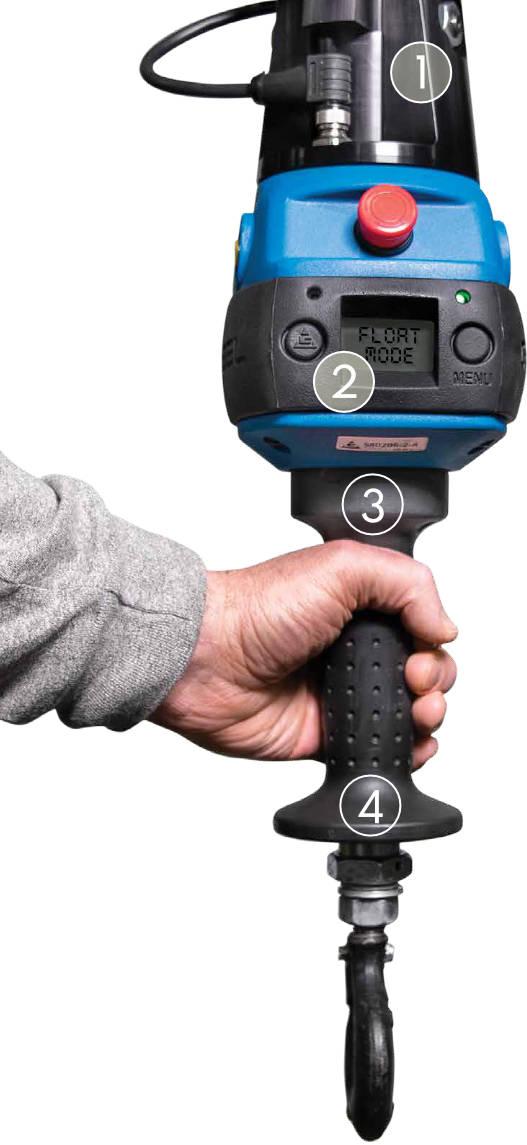

CONCEPTION DE MANCHE INNOVANTE
![Manche Gorbel](/files/gorbel-manche-innovant_20c7d7aa2ed8ae22479572f2d658ffa5.jpeg)
![Point 1](/files/point1-3x_d1ebec7b2a3db71d8c6912e0d1c11261.png)
Ensemble pivotant G 360™
Nos dispositifs de levage intelligents G-Force® et Easy Arm® sont équipés d’un ensemble pivotant collecte/air combiné. Il permet au manche de pivoter continuellement sans endommager les fils électriques du cordon spiralé ou de la bobine à air en option. C’est la solution idéale dans les cas d’utilisation où l’opérateur tourne continuellement le manche.
![Point 2](/files/point2-3x_a05ec35233fe993a97d56aae65de92bf.png)
Affichage multilingue du manche
L’écran OLED haute résolution du manche en plusieurs langues permet de configurer certaines fonctionnalités comme dans un menu, telles que Virtual Limits (Butées virtuelles) et Speed Reduction Points (Points de réduction de vitesse). Il fournit également de précieuses informations, comme les modes de fonctionnement, l’affichage du poids, les informations de diagnostic et les codes d’erreur.
![Point 3](/files/point3-3x_d72bc2501d7a96af99bc1420cea44685.png)
Fonction de détection de présence de l’opérateur
Tous les manches de commande G-Force® et Easy Arm® sont équipés d’une fonctionnalité de détection de présence de l’opérateur, ce qui les rend sûrs et intuitifs. Cette méthode permet de détecter la présence de la main de l’opérateur sans avoir à appuyer sur un levier. Résultat : le dispositif fonctionne de manière sûre et sans problème, car l’opérateur n’est pas tenté d’utiliser la fonctionnalité de sécurité Operator Present Sensor (Capteur de présence de l’opérateur) comme un simple bouton marche/arrêt.
![Point 4](/files/point4-3x_4e922c580eae7684e8c7fbdde8ece182.png)
Conception de manche ergonomique
Les surfaces de préhension de notre manche résistant ont été conçues en tenant compte du confort de l’opérateur. Leur forme et leur taille, ainsi que le matériau utilisé ont fait l’objet d’une préparation rigoureuse pour qu’il tienne bien dans la main, tandis que son revêtement texturé garantit une prise directe.
